悬臂式货架各组件分别选用什么材料?

  • Category: 物流知识
  • Written by 耿秋林
  • Hits: 674
  • 13 Nov

  悬臂式货架特别适合存放长物料、环型物料、板材、管材及不规则货物,并且较重货物可以借助吊车或叉车存取,可以大大提高工作效率。悬臂式货架有单悬臂和双悬臂,具体根据现场情况选择,由立柱、悬臂、底座、连接杆等部件组成。今天,柯瑞德苏州货架给大家介绍悬臂式货架的组成部件选用的材料。

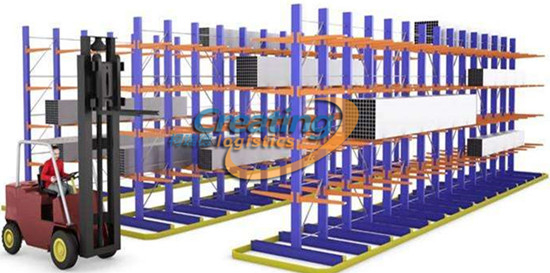

悬臂式货架模型
悬臂式货架模型

  悬臂式货架各组件选用材料:

  1、立柱:立柱采用C型钢。以q235优质带钢为原材料,经轧机线轧成c型钢后,在自动冲床上冲出悬臂连接孔,孔间距为140mm,并且将两片c型钢对焊在一起。如采用与h型钢连接方式,将焊接一块连接钢板,而如采用与专用型材连接方式,将在立柱下方连接部位开螺栓连接孔。

  2、悬臂:悬臂采用方管。根据相应的悬臂层载要求,先选定符合层载要求的方管,切割成需要尺寸,在一头焊接防滑护板,另一头焊接连接u型立柱连接件制作而成。

  3、底座:底座采用冷轧型钢或H型钢。选用H型钢依据承载的要求相应的选择国家标准钢材,在h型钢上边开与立柱螺栓连接眼,便于与立柱连接,下边焊接连接底板,底板上面开膨胀螺栓眼,便于用膨胀螺栓将货架与地面连接,以固定货架。而选用专用型材做底座,将两片C型钢背对背的用连接钢板焊接在一起,连接钢板的宽度即是立柱的宽度,两片C型钢焊接完成后在连接立柱位置开连接螺栓眼,便于与立柱连接,焊接连接底板,便于膨胀螺栓与地面连接。

  4、连接杆:连接杆采用矩形管制作。根据制作好的悬臂式货架尺寸裁切连接杆尺寸,连接两根立柱。连接杆是用来增加货架安全性和稳定性,在连接杆上加扁铁背拉要专用拉子可将柱片紧紧固定。

悬臂式货架应用
悬臂式货架应用

  悬臂式货架特点:

  1、悬臂式货架通常在2.0米以内(如由叉车存取货则可高达5米),具有结构稳定,载重能力好、空间利用率高等特点,没臂载重通常在800KG以内。

  2、重型悬臂式货架是在臂上需有一个挡片,挡住货架,以免下滑,并且臂是往上倾斜的。

  3、结构简明有效,可根据存储单元集装设备的特性加装如:隔档、钢层板(木层板)、仓储笼导轨、等功能性附件,满足不同单元集装设备形式的货物存储。

  4、前伸的悬臂可以是单面或双面,具有结构坚固、载重能力好、空间利用高的特点,单臂承重可达500kg,特别加固的立柱结构,可以承受2000~3000kg压力。

  以上就是柯瑞德苏州货架针对悬臂式货架各组件选用材料介绍。苏州柯瑞德专业提供仓库货架,自动化立体仓库等仓储系统,是苏州一家较早专注于物流仓储技术开发与运用的企业,诚信经营,致力于用欧美最先进的物流理念,解决客户货品搬运、分拣、周转等效率问题,丰富的项目经验为客户“量身定制”完善的规划方案,生产安装技术娴熟,质量有保证!
